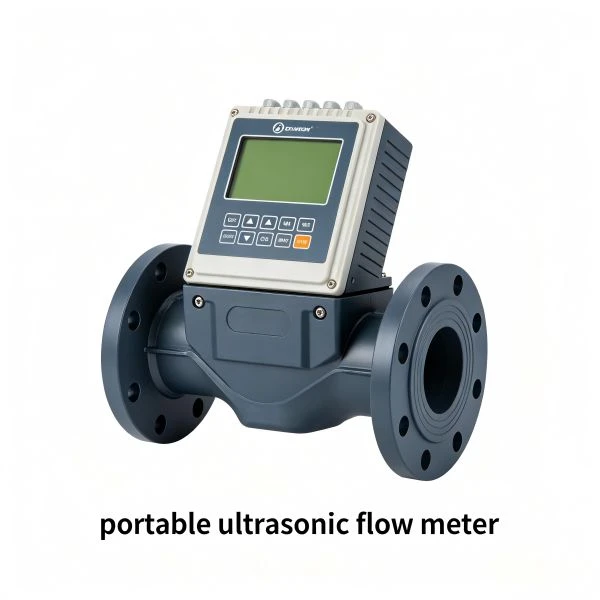

El medidor de flujo ultrasónico portátil FH-506 es un dispositivo de medición de flujo portátil y rentable-sin contacto-desarrollado y producido de forma independiente por nuestra fábrica. Diseñado para la detección de flujo de líquido in situ, temporal y móvil, este modelo equilibra un rendimiento de medición superior y un precio razonable del medidor de flujo ultrasónico portátil, lo que lo hace ideal para adquisiciones a granel, proyectos de ingeniería e inspecciones de rutina industriales. Al adoptar una tecnología ultrasónica de tiempo de tránsito- madura, no requiere cortes de tuberías ni paradas de fluidos durante la medición, lo que evita daños a las tuberías e interrupciones de la producción. El FH-506, liviano, portátil y alimentado por batería-, admite operaciones de campo de larga duración. Es compatible con los materiales de tuberías industriales más comunes y los medios líquidos limpios, presenta una salida de datos estable y una gran adaptabilidad ambiental. Como solución de medición de flujo versátil y económica, cubre la mayoría de los escenarios de prueba de flujo industrial convencionales y admite personalización personalizada para satisfacer las necesidades diferenciadas de las aplicaciones de los clientes.
Características del producto
Sin-contacto y sin daños a tuberías
Adopta un diseño de instalación con abrazadera-externa, sin necesidad de cortar, perforar ni modificar la tubería original. No afectará el medio fluido, la presión de la tubería ni la operación de producción, logrando una medición de flujo completamente no-destructiva, adecuada para tuberías de fluidos de alta-presión y alta-pureza.
Alta precisión de medición y rendimiento estable
Chip ultrasónico-de alta-precisión integrado y algoritmo de señal inteligente, con una precisión de medición de flujo de hasta ±1 %. Filtra eficazmente-la interferencia electromagnética in situ y la interferencia de turbulencia de fluidos, lo que garantiza datos de prueba estables y repetibles en entornos industriales complejos.
Batería portátil y de larga duración
Cuerpo de mano liviano integrado, fácil de transportar y operar por una sola persona. Equipado con una batería recargable de alta-capacidad, admite entre 10 y 16 horas de funcionamiento continuo en el sitio-y cumple con los requisitos de inspección de campo, depuración de tuberías y auditoría de flujo de larga duración-.
Amplia compatibilidad y grabación de datos inteligente
Compatible con diversos materiales de tuberías, incluidos acero al carbono, acero inoxidable, PVC, cobre y hierro fundido, y cubre el rango de diámetros de tubería de DN15 a DN6000. Admite la visualización en tiempo real-del flujo instantáneo, el flujo total y la velocidad del fluido, con función de registro automático de datos para su posterior análisis y exportación.
Principio de funcionamiento
El medidor de flujo ultrasónico portátil FH-506 funciona según eltránsito-principio de diferencia horaria. Dos sensores ultrasónicos están fijados a la pared exterior de la tubería medida, instalados en las posiciones aguas arriba y aguas abajo respectivamente. Los sensores transmiten y reciben alternativamente señales ultrasónicas que penetran en la tubería y el fluido interno. Cuando el fluido es estático, el tiempo de propagación de las ondas ultrasónicas en dirección ascendente y descendente es constante. Cuando el fluido fluye, la onda ultrasónica que se propaga a lo largo de la dirección del flujo del fluido viaja más rápido con un tiempo de tránsito más corto, mientras que la onda ultrasónica inversa viaja más lentamente con un tiempo de tránsito más largo. El microprocesador interno del dispositivo calcula con precisión la velocidad del flujo de fluido y el caudal instantáneo al capturar la diferencia de tiempo precisa entre las dos transmisiones de señal y acumula aún más el volumen de flujo total, realizando mediciones de flujo de líquido precisas y en tiempo real-.
Parámetros del producto
|
Elemento de parámetro |
Especificación técnica |
|
Modelo de producto |
FH-506 |
|
Principio de medición |
Método de diferencia ultrasónica del tiempo de tránsito- |
|
Precisión de medición |
±1% (condiciones de trabajo estables) |
|
Rango de diámetro de tubería |
DN15mm – DN6000mm |
|
Materiales de tubería aplicables |
Acero al carbono, acero inoxidable, hierro fundido, cobre, PVC, FRP, aluminio y otros materiales de tuberías comunes |
|
Medios aplicables |
Líquidos monofásicos-limpios o de baja-turbidez (agua, aceite, fluidos industriales en circulación, etc.) |
|
Pantalla de visualización |
Pantalla digital LCD retroiluminada |
|
Interfaz de datos |
RS-232, admite exportación de datos y transmisión remota |
|
Tiempo de trabajo continuo |
10 a 16 horas (batería llena) |
|
Temperatura de funcionamiento |
-20 grados ~ +60 grados |
|
Grado de protección |
IP65 |
Campos de aplicación
El medidor de flujo ultrasónico portátil FH-506 se usa ampliamente entodos los escenarios de medición de fluidos industriales, que abarca los campos de producción industrial, ingeniería municipal y detección de energía. Las aplicaciones típicas incluyen monitoreo del flujo de tuberías de agua circulante en fábrica, detección de flujo de líquidos químicos y petróleo, depuración de sistemas de agua HVAC y auditoría energética, pruebas de flujo de tuberías de drenaje y suministro de agua municipal, inspección de tuberías de fluidos de alimentos y bebidas, medición de fluidos industriales metalúrgicos y de plantas de energía, así como resolución de problemas de flujo de tuberías, detección regular y aceptación de ingeniería. Es adecuado para pruebas temporales, monitoreo-a largo plazo y calibración de flujo de tuberías por lotes en diversos escenarios industriales.
Método de instalación
Este medidor de flujo portátil adopta un método simple y rápido.método de instalación con abrazadera externa-sin construcción de oleoductos ni parada de producción. Primero, seleccione una sección de tubería lisa y recta (evite codos, válvulas y secciones de tubería de diámetro-variable) como punto de medición, limpie la superficie de la tubería para eliminar polvo, óxido y manchas de aceite. Luego instale los dos sensores ultrasónicos de soporte en la pared exterior de la tubería de acuerdo con el espaciado estándar aguas arriba y aguas abajo, fije los sensores con abrazaderas correspondientes y aplique una cantidad adecuada de agente de acoplamiento en la superficie de contacto entre los sensores y la tubería para garantizar una transmisión de señal estable. Finalmente, encienda la alimentación del host, establezca el diámetro de la tubería correspondiente, el material de la tubería y los parámetros del medio, y el dispositivo podrá iniciar inmediatamente la medición del flujo en tiempo real-. Todo el proceso de instalación tarda sólo entre 3 y 5 minutos y no requiere construcción profesional.
Opciones personalizables
Como fabricante profesional de sensores de flujo, admitimos la personalización personalizada-de escenas completas para adaptarlas a las diferentes condiciones de trabajo de los usuarios y a las demandas presupuestarias:
1. Personalización funcional
Personalice sensores resistentes a altas-temperaturas, sondas anti-corrosión, módulos anti-interferencias mejorados y funciones de registro de datos ampliadas para entornos de trabajo con altas-temperaturas, corrosivos y con fuertes interferencias electromagnéticas.
2. Personalización del hardware
Personalice sensores para diámetros de tubería especiales, alargue las líneas de conexión de señales, actualice baterías de alta-capacidad para un modo de espera ultra-largo y personalice modelos-a prueba de explosiones-de grado industrial.
3. Software y personalización de resultados
Admite protocolos de salida de datos personalizados, interfaces de sistema en varios-idiomas, generación automática de informes y funciones de transmisión remota de datos en la nube para satisfacer las necesidades de monitoreo inteligente de la empresa.
¿Por qué elegirnos?
Costo-Precio efectivo y cotización transparente: Como fabricante directo, no hay margen de beneficio para intermediarios. Ofrecemos precios favorables de medidores de flujo ultrasónicos portátiles para productos estandarizados, y los productos personalizados tienen precios transparentes de acuerdo con la configuración funcional y de hardware, con un alto rendimiento de costos generales.
Fuerte adaptabilidad y calidad estable:El producto tiene una amplia cobertura de diámetros de tuberías y medios, una fuerte capacidad anti-interferencia, operación estable en entornos industriales complejos, baja tasa de fallas y una larga vida útil, lo que reduce los costos de reemplazo a largo plazo-para los usuarios.
Personalización flexible y servicio rápido: Apoyamos la personalización personalizada para condiciones de trabajo especiales, proporcionamos orientación técnica profesional de preventa-y apoyamos la entrega rápida de muestras y la entrega de producción en masa.
Preocupación-Soporte posventa-gratuito:Ofrezca garantía-a largo plazo, orientación técnica gratuita, capacitación en instalación y servicios de depuración remota, y resuelva los problemas de fallas y uso del producto para los clientes de manera oportuna.
Preguntas frecuentes
P: ¿Cuál es el precio del medidor de flujo ultrasónico portátil del modelo FH-506?
R: El precio específico se ve afectado por la configuración, la cantidad del pedido y las demandas de personalización. Nuestro modelo estandarizado FH-506 tiene un precio directo de fábrica muy competitivo. Admitimos descuentos por volumen y ofrecemos cotizaciones de esquemas personalizados y gratuitos de acuerdo con las condiciones de trabajo del cliente.
P: ¿Qué líquidos puede medir el caudalímetro ultrasónico FH-506?
R: Es adecuado para líquidos monofásicos- limpios y de baja-turbidez, incluida agua industrial, agua en circulación, agua del grifo, fueloil, disolventes químicos y otros medios convencionales. Se puede personalizar para medios especiales, como líquidos corrosivos y de alta-temperatura.
P: ¿Se requiere capacitación profesional en instalación?
R: No se necesita formación profesional. La instalación con abrazadera-es sencilla y rápida. Le proporcionaremos un manual de operación detallado en inglés y un video tutorial de instalación, y brindaremos asistencia remota personalizada-a-.
P: ¿Puede el producto admitir la supervisión-continua en el sitio-a largo plazo?
R: Sí. Además de la medición temporal portátil, el FH-506 se puede fijar en-el sitio para un monitoreo continuo del flujo a largo plazo, con función automática de registro y almacenamiento de datos, satisfaciendo las demandas diarias de monitoreo industrial.
P: ¿Ofrecen servicios de personalización OEM/ODM?
R: Sí. Apoyamos la personalización de marcas OEM, la personalización funcional y estructural de ODM, y podemos proporcionar soluciones de productos exclusivas de acuerdo con el posicionamiento en el mercado del cliente y los escenarios de aplicación.
